Block: Signale
- Übersicht | Allgemein | Signale | Einzelheiten | Fahrstraßen | Verkabelung | Berechtigungen | Statistik | Gleistreiber | Verfolgung | Menü | Eingebettete Rückmelder

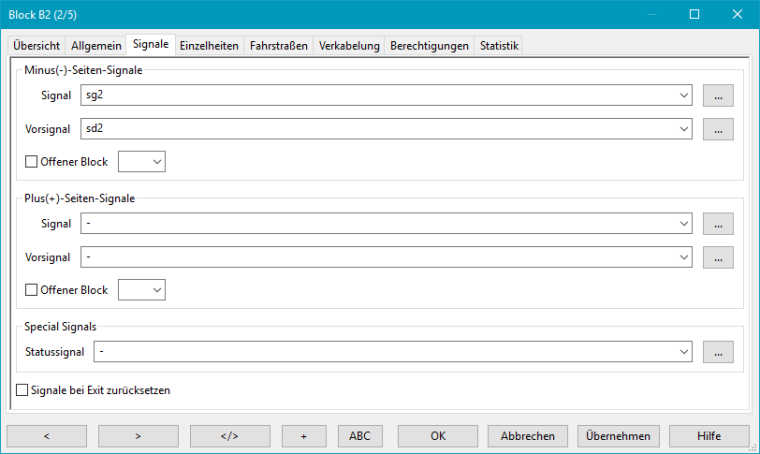

Block-Dialog Registerkarte 'Signale'
Eisenbahnsignale
Alle vorhandenen Signale, die mit dem Block verknüpft werden sollen, werden mit Hilfe der Auswahlfelder für die jeweilige Blockseite festgelegt.
Minus(-)-Seiten-Signale
Das Signalpaar bestehend aus dem Hauptsignal an der Minus-Seite und dem zugehörigen Vorsignal (an der Plus-Seite) wird hier ausgewählt.
Plus(+)-Seiten-Signale
Das Signalpaar bestehend aus dem Hauptsignal an der Plus-Seite und dem zugehörigen Vorsignal (an der Minus-Seite) wird hier ausgewählt.
Signal
Hauptsignal, das mit dem Block verknüpft werden soll.
Vorsignal
Vorsignal, das mit dem Block verknüpft werden soll.
Offener Block
Wandelt das Hauptsignal in das Einfahrsignal des in der Liste rechts angegebenen Blocks um und konvertiert den aus der Liste ausgewählten Block in einen offenen Block.
 |
| "Offene Blöcke" und "geschlossene Blöcke": bk2, bk3 und bk4 sind "offene Blöcke", bk1 und bk5 sind "geschlossene Blöcke" |
Stellt das Signal auf grün, wenn der offene Block frei ist und der nächste offene Block ebenfalls frei ist.
Stellt das Signal auf gelb, wenn der offene Block frei ist und der nächste offene Block belegt ist oder der nächste Block kein offener Block ist.
Stellt das Signal auf Rot, wenn der offene Block belegt ist.
Siehe Selbsttätiger Streckenblock für weitere Details und ein Einrichtungsbeispiel.
Spezielle Signale
Status-Signal
Das ausgewählte Signal mit der Bedeutung Blockstatus wird mit der Lok verbunden, die diesen Block belegt.
Das Signal zeigt den gegenwärtigen Lok-Automatik-Modus oder einen Strich, falls keine Information verfügbar ist.
 |  |  |  |
|||
| Stopp | Automatk; fährt | Leerlauf | Warten; kein Ziel gefunden |
| Zeichen, Farbe | Status | Begriff |
|---|---|---|
| -, grau | Keine Information | 0 |
| X, grau | Stopp | 1 |
| A, grün | Automatk; fährt | 2 |
| A, blau | Halbautomatik; fährt | 3 |
| O, grau | Leerlauf | 4 |
| W, grün | Automatik; warten | 5 |
| W, blau | Halbautomatik; warten | 6 |
| W, gelb | Kein Ziel gefunden; Für mehr Informationen Trace prüfen. | 7 |
Hinweise:
Bei aktivem Fahrplan ist das Zeichen unterstrichen.
Führt eine aktivierte Rangier-Fahrstraße über das Signal, wird das Zeichen kursiv und blau dargestellt:
Für eine Aktualisierung der Blockstatus-Signale muss die Option Modus-Ereignisse aktiv sein!
Optionen
Signale bei Exit zurücksetzen
Falls ein Exit-Rückmelder definiert ist, werden die Signale im Fall eines Exit-Ereignis auf rot zurückgesetzt.
