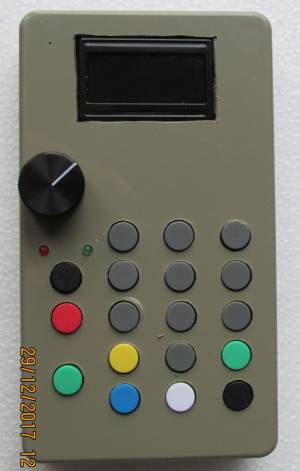

CAN-GC5 CAN Handset Version 2
Copyright Peter Giling |
---|
Algemeen
De CAN-GC5 is een losse module die aangesloten op de CAN-GC3, het DCC station.
De module kan gebruikt worden als losse handregelaar maar kan ook ingebouwd worden in een schakelbord.
Er zijn geen moeilijke smd componenten toegepast, hij is eenvoudig te bouwen.
Eigenschappen
- Loc handregelaar
- 28 functies
- Multi tractie ondersteuning
- Noodstop
- CV Programmeren
- Zoekt een eigen vrije CANID, er is geen setup.
- Laatst geadresseerde loc word onthouden, en kan bij inpluggen direct weer worden gebruikt.
Beschrijving
De module is een exacte kopie van de MERG CAB1, alleen eenvoudiger te bouwen door de afwezigheid van smd componenten. Daardoor wel iets groter van uitvoering
Het display de regelaar en het keyboard zijn met kabels aan de print verbonden zodat deze vrij geplaatst kunnen worden.
Meerdere van deze modules kunnen tegelijk op de can bus aangesloten worden, maximaal 32 stuks. .
De RJ22 kabel kan zowel aan de boven als aan de onderzijde worden ingestoken.
Als een van de twee RJ22 connectoren onnodig blijkt, kan die eenvoudig worden weggelaten.
De 2e connector kan niet worden gebruikt als aansluiting vopor een volgende handset.
