DCC232
Inhalt → Software-Zentralen → DCC232
Vorstellung
Heutzutage haben alle PCs reichlich Leistung für mehr als nur die Anzeige und Steuerung einer Modellbahnanlage überig.
Die Erzeugung eines Digitalsignals für mobile und stationäre Dekoder ist eine Möglichkeit, dieses Potenzial zu nutzen.
Die Programmbibliothek DCC232 ist eine vereinfachte nur-DCC-Zentrale für Booster wie den ORD-3.
Das DCC-Signal wird durch eine serielle Schnittstelle erzeugt.
Klassische RS232-Schnittstellen und viele USB-RS232-Konverter werden unterstützt.
Vorteile
- sehr geringe CPU-Last
- keine Zentrale mit Dritt-Firmware erforderlich
- komplette Prozess-Steuerung
- nur Modem-Rechte für den Zugriff zur seriellen Schnittstelle erforderlich
- läuft unter Windows und Linux
Nachteile
- Das erzeugte DCC-Signal ist nicht 100% konform mit den NMRA Standards; einige Dekoder arbeiten damit nicht oder nur teilweise.
- Keine direkte Unterstützung von Belegtmeldern; Es ist eine separate Schnittstelle, wie GCA85/GCA101 (LocoIO) oder CAN-GC1/CAN-GC1e (CBUS) erforderlich, um Ereignisse zu erhalten.
Das ist nicht wirklich ein Nachteil, weil es eine gute Praxis ist, ein separates System für Belegtmelder und stationäre Dekoder zu verwenden. - Keine Programmierung im Service-Modus (Programmiergleis / PT)
Eigenschaften
- bis zu 128 Lok-Adressen gleichzeitig
- automatische Freigabe
- 14, 28 und 128 Fahrstufen
- kurze und lange Lok-Adressen
- 28 Funktionen für Lok-Dekoder
- Programmieren auf dem Hauptgleis (POM)
- schreiben
- lesen benötigt einen RailCOM-fähigen-Booster und -detektor
- stationäre DCC-Dekoder
- Kurzschluss-Prüfung
- ORD-3-Unterstützung
Tests
Ubuntu 10.10
| PC | Gerät | Chip | Ergebnis | CPU % |
|---|---|---|---|---|
| Intel Pentium Dual Core 1.73GHz 1GB | /dev/ttyUSB0 | PL2303 | i.O. | 0…2 |
| Intel Pentium Dual Core 1.73GHz 1GB | /dev/ttyUSB0 | FTDI | i.O. | 0…2 |
| Intel Pentium Dual Core 1.73GHz 1GB | /dev/ttyUSB0 | DELOCK Serial HUB | nicht stabil | 0…2 |
| Intel Pentium Dual Core 1.73GHz 1GB | /dev/ttyS1 | klassisch | nicht stabil; nur Superuser | 0…2 |
Raspbian
| PC | Gerät | Chip | Ergebnis | CPU % |
|---|---|---|---|---|
| Raspberry Pi Rev. B | /dev/ttyUSB0 | PL2303 | i.O. | 1…4 |
| Raspberry Pi Rev. B | /dev/ttyUSB0 | FTDI | i.O. | 1…4 |
Windows XP
| PC | Gerät | Chip | Ergebnis | CPU % |
|---|---|---|---|---|
| Intel Celeron 300MHz 256MB | com1 | Standard-HW | i.O. | 0…3 |
Mac OS X 10.6
| PC | Gerät | Chip | Ergebnis | CPU % |
|---|---|---|---|---|
| Intel Core 2 Duo 2.26GHz 8GB | /dev/tty.usbserial-ftEHGJCX | FTDI | reagiert langsam (4 Sek.) | 2…3 |
| Intel Core 2 Duo 2.26GHz 8GB | /dev/tty.PL2303-00001004 | PL2303 | kein gültiges DCC-Signal | 2…3 |
| Intel Core 2 Duo 2.26GHz 8GB | /dev/tty.MCS78XX_Port0.0 | DELOCK Serial HUB | kein gültiges DCC-Signal | 2…3 |

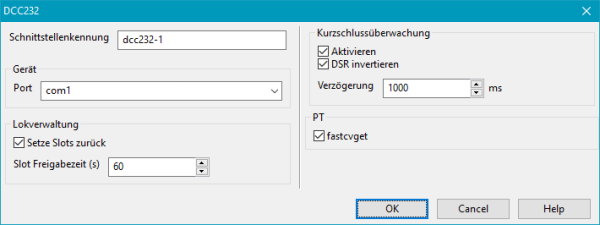

Einstellungen
Es müssen nur die Schnittstellenkennung und der serielle Port eingestellt werden. Der Rest ist optional.
Gerät
Port
Der Gerätename der seriellen Schnittstelle, die mit DCC232 verwendet wird.
Häufig verwendete Geräte:
| OS | Legacy | USB |
|---|---|---|
| Linux | /dev/ttyS0, /dev/ttyS1 | /dev/ttyUSB0 |
| Mac OS X | - | /dev/tty.* 1 |
| Windows | com1, com2 | com7 |
| RasPi | /dev/ttyAMA0 | /dev/ttyUSB0 |
1) herstellerabhängig
Lokverwaltung
Slot = Zeitschlitz bzw. Position innerhalb der Abfolge von Lok- u. Zubehör-Befehlen im Gleissignals.
Setze Slot zurück
Entfernt pausierende (idle) Loks nach der Freigabezeit aus der Slot-Verwaltung, nachdem die Geschwindigkeit "Null" (stalled) wurde.
Slot Freigabezeit (s)
Die Anzahl der Sekunden, die eine Lok pausiert (idle), bevor der Slot freigegeben wird.
Idle = stalled (Statuswerte immer englisch)
Kurzschlussüberwachung
Aktivieren
Aktiviert die Kurzschlussüberwachung auf der DSR-Leitung in einem separaten Überwachungsprozess.
DSR invertieren
Kurzschluss-Signal invertieren, dass an der DSR-Leitung des RS232-Interface angeschlossen ist.
Diese Option muss gesetzt sein, falls ein ORD-3 als Booster verwendet wird.
Verzögerung
Die Zeit in Millisekunden, die ein Kurzschluss andauern muss, bevor der Rocrail-Server über diesen Kurzschluss informiert wird.
PT
fastcvget
Die Option setzen, um bei einer klassischen RS232-Schnittstelle ein schnelleres Lesen der CV zu erhalten.
- Hinweis: Mit sehr vielen USB-RS232-Konvertern ist das CV-Lesen nicht möglich, weil sie die RI-Leitung der RS232 (Stift 9) nicht unterstützen .
