Lokomotiven: Funktionen
Inhalt → Objekte → Lokomotiven
- Übersicht | Allgemein | Schnittstelle | Geschwindigkeit | Einzelheiten | Funktionen | Mehrfachtraktion | CV | BBT | SBT | BAT | Kalibrieren | Rangiermodus

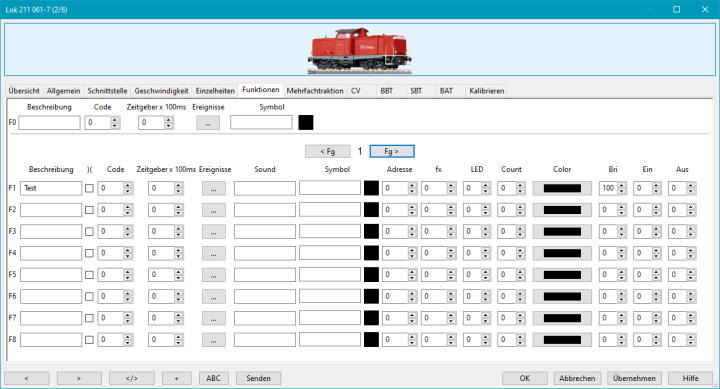

Lok-Dialog Registerkarte 'Funktionen'
Ab Rev. 2.1.3074+ werden 8 Funktionen je Gruppe dargestellt
[ < Fg ] 1 - 4 [ Fg > ]
Mit diesen Schaltflächen wird eine Gruppe von je 8 Funktionen ausgewählt.
Die Ziffer zwischen den Schaltflächen zeigt die ausgewählte Gruppe.
Die ausgwählten Funktionen werden vor den zugehörigen Feldern angezeigt.
Gruppe | Funktionen |
---|---|
1 | 1 - 8 |
2 | 9 - 16 |
3 | 17 - 24 |
4 | 25 - 32 |
F0 - F28
Beschreibung
Freier Text um Dekoder-Funktionen zu beschreiben. Dieser Text wird auch als 'Tooltip' im Dialog zur Steuerung von Lokomotiven verwendet.
Hinweis: Die Beschreibung kurz halten, damit sie in die Schaltflächen von Mobil-Clients passt.
Diese Beschreibung ist für das Speichern der Funktionsdefinition zwingend erforderlich. Ohne Beschreibung werden die Einträge dieser Funktion NICHT gespeichert.
)( Funktionstaste
Die Option bestimmt das Verhalten der zugehörigen Funktionstaste/Schaltfläche in Fahrtreglern.
Deaktiviert = Schalter. Die Funktion wird mit Tastendruck abwechselnd EIN- und AUS-geschaltet.
Aktiviert = Taste. Die Funktion ist nur für die Dauer des Tastendrucks EIN-geschaltet.
Code
Der Funktions-Code dient hauptsächlich der Auswahl des entsprechenden Symbols auf mobilen Geräten.
Zeitgeber
Mit dem Zeitgeber werden Funktionen nach der eingestellten Zeit (in 100ms-Einheiten) deaktiviert.
Mit Rev. 14571+ ist die maximale Zeit 10.000 x 100 ms = 1000 s bzw. 16 2/3 Minuten.
Zahlen größer Null werden als Zeit interpretiert. (0=Schaltfunktion; 1=Impulsfunktion mit 100 ms; 2=Impulsfunktion mit 200 ms; usw..)
Bei einem Null-Eintrag bleibt die Funktion aktiviert, bis sie durch ein Ereignis, eine Aktion oder manuell deaktiviert wird.
Hinweis: Das Slot-Management des Gleissignals der Zentralen ergibt bei kleinen Zeiten ggf. merkliche Abweichungen.
Ereignisse
Mit der Schaltfläche Ereignisse […] zu einer Funktion wird der Dialog zur Auswahl von steuernden Ereignissen aufgerufen.
Die Auswahl von Ereignissen ist optional und wird nicht benötigt, wenn nur 'Tooltips' definiert werden sollen.
Die Steuerung von Funktionen durch Ereignisse wird nur im Automatik-Modus unterstützt!
Einschalt- / Ausschalt-Ereignis
Auswahl eines oder mehrerer Blöcke zum Einschalten bzw. Ausschalten der Funktion.
Ereignis
Die Ereignisse enter_block, in_block, exit_block, siehe Rückmelder und Blöcke, können zum Einschalten bzw. Ausschalten einer Funktion verwendet werden.
Außerdem können run und stall verwendet werden, um eine Funktion abhängig vom Betriebszustand der Lok zu Schalten: run (fahrend), Fahrstufe ist größer Null bzw. stall (angehalten, abgestellt), Fahrstufe ist gleich Null.
Hiermit lässt sich beispielsweise eine Führerstandsbeleuchtung automatisch im Stand einschalten und beim losfahren wieder ausschalten. Dabei ist zu beachten, dass stall in dem Moment ausgelöst wird, wo Fahrstufe Null an die Lok gesendet wird; die Lok wird also noch den Bremsweg aus der gegebenen Geschwindigkeit zurücklegen, nachdem die Funktion bereits geschaltet wurde.
Dies gilt nur für die ausgewählte "Block-Einfahrtseite".
Sound
Ein Sound-Dateiname zum Abspielen bei aktivieren einer Funktion.
Dateinamen müssen vollständig (Dateiname.Erweiterung) angegeben werden.
Der Pfad zu Sound und Player muss in den Rocrail-Einstellungen definiert sein.
Dateien
Symbol
Ein Symbol-Dateiname zur Anzeige in der Funktions-Schaltfläche in Rocview und andRoc.
Dateiformat: PNG, 50x50 Pixel und transparenter Hintergrund.
Dateinamen müssen vollständig (Dateiname.Erweiterung) angegeben werden.
Verzeichnis der Datei: Bilderverzeichnis
Ein Doppelklick auf das Feld öffnet einen Datei-Auswahl-Dialog dieses Verzeichnisses.
- Tipp: Zur Bearbeitung und dem Herstellen von Transparenz bei Bildern und Symbolen hat sich dieses Online-Tool bewährt:
http://www.online-image-editor.com/?language=deutsch
Adresse & Fx
Zuordnung (Mapping) der Funktion zu einer anderen Dekoder-Adresse.
- Wenn die Adresse auf Null gesetzt ist, wird der Lok-Dekoder verwendet.
- Das auf der Schnittstellen-Registerkarte eingestellte Protokoll wird verwendet.
- Fx auf Null lassen bzw. einstellen, um die Zuordnung zu deaktivieren.
Binärer Status (Binary State)
Wenn Fx > 100 ist, wird es auf folgenden Zentralen als Einstellung "Binary State" -100 interpretiert:
Das Adress-Feld muss > 0 und kann gleich wie die primäre Dekoder-Adresse eingestellt sein.
Für Einzelheiten siehe: NMRA S-9.2.1 Feature Expansion Instruction
Bekannte Applikationen:
- TCCS (TrainCoupling&CommunicationSystem) wie "T4T"
LED, Count, Color, Bri, Ein, Aus
Diese Optionen sind nur mit WIO als Lokdekoder verwendbar.
