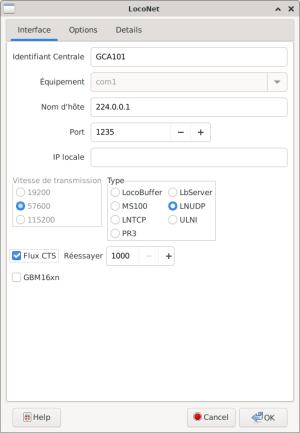

Onglet Interface LocoNet
La configuration de l'interface dépend du type de connexion LocoNet: RS232, USB ou Socket.
Un LocoBuffer USB est mappé sous Windows comme un port-COM virtuel et sur Linux comme un périphérique série USB /dev/ttyUSB0.
L'interface MS100 peut causer certains problèmes sur votre matériel série parce que le débit est en transmission de bauds impair. Un LocoBuffer fournir des débits en vitesse de bauds communs sur tout le matériel.
Type
Les types suivants des dispositifs LocNet sont disponibles:
- LBServer (Serveur LocoBuffer)
- MS100 (Digitrax MS100)
- LNUDP (LocoNet-Multicast, voir GCA101)
- LNTCP (Digikeijs DR5000)1)
- ULNI (Uhlenbrock LocoNet Interface, voir Dispositifs Uhlenbrock USB-LocoNet)
- PR3 (Digitrax PR3) Décocher l'option flux CTS.
Mise à jour des manettes
Certaines manettes, comme l'Uhlenbrock IB et la Fleischmann Profi-Boss, ne pas fixer un identifiant de manette dans le paquet LocoNet. En activant les mises à jour dans Rocrail et les clients l'option suivante doit être réglé: Permettre 0 comme identification de manette de commande |
IP locale
Seulement pour LNUDP
Adresse de l'interface pour utiliser si l'ordinateur a plus d'une carte réseau installée.
Dans tous les autres cas: Laisser vide.
Flux CTS
Cette option ne doit pas être décochée à moins que le fabricant ne le conseille pour que les choses fonctionnent.
Décocher cette option peut entraîner des débordements de tampon et des trains en marche incontrôlés en mode automatique et est donc exclu de tout support.
Ignorer les commandes d'alimentation
A utiliser avec des segments LocoNet dédiés avec seulement LocoIO connecté.
Cette option envoie une sous séquence de commande d'alimentation ARRET/MARCHE pour éviter les rapports de détecteurs non désirés à la réalimentation. Spécialement utile avec de grands réseaux.
Cette option a été déplacée à Centrales Numériques et doit être encore sélectionné.
GBM16xn
Support pour le Blücher GBM16xn qui modifie le rapport LocoNet OPC_MULTI_SENSE:
- Adressage de locomotive 8 bit uniquement

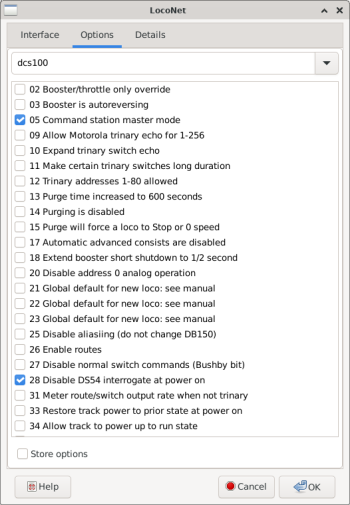

Onglet Options LocoNet
Une liste d'options dépend de la Centrale Numérique que vous avez sélectionné dans la liste déroulante. Vérifier votre manuel pour une explication détaillée des commutateurs d'option.
Les options sont seulement disponible pour les Centrales Numériques compatible Digitrax. |
Les changements fait ici peuvent être activés après avoir quitté la boîte de dialogue RocrailIni par OK et en vérifiant les cases à cocher des Options stockées.
Sélectionner la DCS100 si vous avez une DCS200 parce que elles partagent les mêmes options.
Note:
Pour la IBCom, la IB-Basic et la IB II, la valeur "ibcom" dans la boite de dialogue options doit être sélectionnée. Sinon, la programmation des décodeurs dans Rocrail ne fonctionnera pas (Voie de programmation).

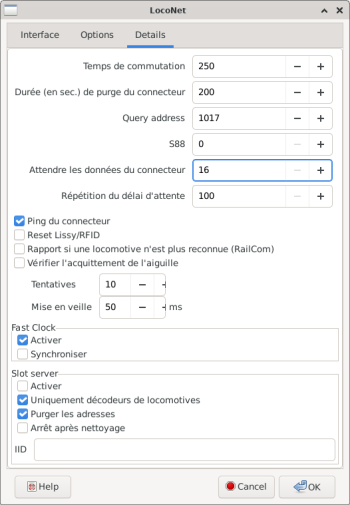

Onglet Détails LocoNet
Reset Lissy/RFID
Réinitialiser automatiquement les évènements Lissy et RFID après 1 seconde.
Report absent
Si cette option est activée, il sera rapporté si un identifiant de locomotive n'est plus reconnu par un détecteur RailCom.
Vérifier l'acquittement de l'aiguille
Si la Centrale Numérique ne peut pas traiter une commande d'aiguillage il répondra par un accusé de réception négatif.
SI cette option est activée la commande d'aiguillage sera renvoyée après 50ms avec un maximum de 10 fois.
Cette option est seulement utilisable avec les Centrale Numérique 100% compatible LocoNet. (Ne fonctionne pas avec l'IB.)
Tentatives
Nombre de tentatives pour envoyer la commande d'aiguillage avec succès.
Mise en veille
Nombre de ms entre les tentatives.
Durée de purge et Ping du connecteur
Après Après un temps d'inactivité du décodeur mobile la Centrale Numérique LocoNet purgera l'adresse du décodeur automatiquement. Pour prévenir cela Rocrail peut faire un ping à l'adresse respective avant la fin de cette inactivité si l'option "Ping du connecteur" est activé.
Avec une valeur de zéro, la Centrale Numérique est supposée ne pas purger, cela mènera à des situations imprévisibles: Rocrail ne vérifiera pas avec la Centrale Numérique si l'emplacement connu est purgé.
Les valeurs de temps de purge très petites pourront causer un trafic inutile pour vérifier les emplacements.
Les purges d'une Centrale Numérique LocoNet¹ servent pour faire de la place pour de nouvelles adresses cela a du sens si elle ne dispose que d'une petite pile pour les adresses mobiles simultanément actives.
¹) La purge d'une adresse la retirera à partir de la pile d'actualisation DCC; donc plus aucun paquet ne sera généré pour cette adresse.
Query address
L'adresse d'interrogation standard pour obtenir l'état du détecteur courant est 1017.
Pour les modules détecteurs Uhlenbrock il doit être réglé à 1016.
Attente des données du connecteur
Un multiple de 50ms d'attente pour une réponse de la Centrale Numérique sur une demande du connecteur.
Certaines Centrales Numériques compatible LocoNet nécessite plus de temps pour être capable de répondre aux demandes du connecteur, et dans ce cas cette valeur devra être augmentée.
Les options additionnelles DR5000
Temps de commutation recommandé ⇒ 50ms
Ping du connecteur ⇒ Off
Fast Clock ⇒ Off
