GCA101: LocoBuffer-UDP

SommaireMatérielsGCA



Matériel par Peter Giling


Introduction

Votre train va entré dans la génération suivante .. avec ETHERNET!
Ce sera la solution ultime pour la communication entre Rocrail et LocoNet-I/O®.
Presque chaque ordinateur disponible sur le marché aujourd'hui est équipé d'une connexion Ethernet.
l'USB ne semble pas toujours être la solution idéale comme substitut pour le port RS232.

Caractéristiques

  • alimentation solide GCA-Compatible
  • couplage isolé entre le PC et Ethernet
  • ICSP embarqué pour un développement plus facile et une programmation autonome du processeur ATmel
  • connecteur 2 x RJ12 pour périphérique Loco-I/O
  • connecteurs 2 x sub-D 9 broches
  • indication embarqué clair sur la présence de tension et les fonctions Ethernet/Loco-I/O
  • entièrement compatible avec toutes les commandes Loco-I/O PE
  • entièrement pris en charge par Rocrail


Connexion du câble Ethernet

Le GCA101 est équipé d'un connecteur Ethernet spécial.
Il fournit une isolation électrique, cela veut dire que l'ordinateur et vos trains ne sont pas électriquement connecté ensemble.
Le câble standard Ethernet peut être l'un des deux types. les câbles normaux ou «croisés» sont utilisables.

Connexion Ethernet

Il est préférable de connecter le GCA101 au PC au moyen d'un routeur.
Donc votre réseau domestique permettra de le faire.
Si vous n'aimez pas cette situation, utilisez un routeur pas cher dédié pour cela.
Une connexion directe entre le GCA101 et le PC est possible mais requière beaucoup d'expérience avec le réseau.
Une importante remarque pour les vieux routeurs restants:
Les routeurs précédemment utilisés à la maison avec votre précédent fournisseur d'accès Internet/TV, rencontreront des problèmes de connexion via UDP.
C'est probablement causé par le canal UDP à l'intérieur du routeur, qui doit être ouvert par mots de passe/codes/numéro pin.
Dans ce cas, ce routeur est inutilisable.


Matériel

Schéma
circuit imprimé + emplacement des composants
Liste des composants
Fichiers Gerber
N.B. Seulement les kits commandés complets seront pris en charge!

Deux processeurs sur cette carte sont installés.
Un pour connecter Ethernet au SPI standard et le second comme interface entre le SPI et Loco-I/O.
L'élément est équipé avec deux connecteurs RJ12 Loco-I/O et deux connecteurs Sub-D Loco-I/O.
Une alimentation embarquée fournie une alimentation avec une sortie de 3 Ampères pour alimenter une large gamme de modules Loco I/O et modules MGV50 I/O.

Le transformateur nécessaire doit être d'au minimum 52 VA.
Alimentation: entre 15V et 30V continu ou entre 12V et 24V alternatif.
Le transformateur ou l'adaptateur DOIT être dédié SEULEMENT au GCA101. Aucune autre connexion ne doit être faite au transformateur!
Ignoré cela peut endommager le GCA101 ou les périphériques connectés.

L'élément est disponible sous forme de circuit imprimé seul ou sous forme d'un paquet avec les pièces complètes, incluant le processeur programmé.
Les éléments montés ne sont pas disponibles.

Merci à Robert Evers & Fred Jansen qui ont mis beaucoup d'énergie pour avoir un système en place et fonctionnel, vous serez enfin en mesure d'exécuter Rocrail et Loco-I/O sans USB et/ou RS232.


Micrologiciel (firmware)

Programmation

Le GCA101 est fourni avec un connecteur de programmation ICSP1.
Pour programmer la puce Atmel vous avez besoin d'un programmeur.
Un programmeur avec un logiciel approprié est le mySmartUSB-light.

Sous Linux flasher le micrologiciel (firmware) est facile avec avrdude:

avrdude -F -pm168 -cstk500v2 -P/dev/ttyUSB0 -Uflash:w:MGV101_UDP_TEST.hex:a

L'ID du programmeur est "mySmartUSB-Light" la version du firmware dépendant: stk500v2 ou avr910/911.
Pour Windows, utiliser simplement le logiciel qui est fourni avec le mySmartUSB-light.

Un autre programmateur, qui vient avec une très grande bibliothèque pour différentes branches et types (incluant tous les processeurs Microchip) est le MINIPRO TL866A.
En ce moment disponible à partir de GCA.
Demandez à Peter


Led de signalement (Firmware Version V2.1+)

Les trois leds vertes à l'avant indiquent différentes fonctions.

LED Fonction
3 (à gauche) réception ethernet / transmission Loco-I/O
4 (au milieu) réception Loco-I/O
5 (à droite) transmission ethernet

Configuration des cavaliers

Cavalier Usage
JP1 Source de courant 15 mA sur ligne Loco-I/O
JP2 +12V sur Railsync+


Source de courant, qu'est-ce que c'est?

Cliquez ici pour une brève explication à ce sujet.


Nouveau développement pour le GCA101


Le GCA101 peut également être utilisé avec TCP.
L'adresse standard pour cela est 192.168.0.200.
Le processeur devra être changé pour un ATmega328P.
Le logiciel est développé en Espagne par Dani Guisado.
Le Firmware est téléchargeable ici: ​https://github.com/ClubNCaldes/GCA101LbServer
Le site Web de Dany est également intéressant: http://www.clubncaldes.com/

Instructions de montage

  1. Premièrement commencer avec toutes les résistances et les supports IC.
  2. Pour le support de U2, il pourrait être nécessaire de couper le pont du milieu du support, pour libérer de la place pour C7.
  3. Après les petits condensateurs et les petits condensateurs chimique.
  4. Après tous les connecteurs, les leds, les fusibles et l'interrupteur dip.
  5. Avant de monter VR1 et VR2, commencer par fixer les dissipateur thermique avec deux vis.
  6. Après avoir placer VR1 et VR2 sur la carte, ajuster les pattes dans la bonne position, afin que la surface métallique se trouve à plat sur le refroidisseur et les fixer avec les clips.
  7. Être sûr que tous les ICs soient à plat sur la surface du refroidisseur, couper les pattes afin qu'elles dépassent de 1mm sous la surface du circuit imprimé, et souder les pattes.
  8. Faire une double vérification sur les bons types pour VR1(LM2576t-12) et VR2(LM2575T-3.3)! Ils peuvent être parfois très difficile à lire.
  9. Finalement, fixer le pont redresseur GR1 et C1,CE1. la photo au-dessus montre clairement que les pattes de GR1 sont are légèrement inclinées, afin de libérer de la place pour C1. Au cas ou la consommation totale de puissance du LocoNet connecté n'est pas supérieur à 2 Amp, un des deux gros condensateurs peut être omis.
  10. Avant d'insérer U1, U2 et U3, tester l'alimentation de 3,3 Volt sur les pins 1 et 8 de U3.


Configuration de Rocrail

Version du firmware: 2.10x

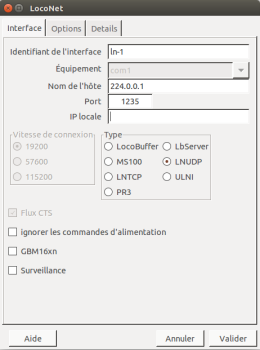

LA communication entre Rocrail et le GCA101 se fait par Protocole de Datagramme Utilisateur. Par conséquent seulement le type d'interface LocoNet LNUDP est supporté.
Configurer Rocrail avec les valeurs exacts montrées ci-dessous excepté pour l'adresse locale IP qui est dans la plupart des cas n'est pas nécessaires.
La propre adresse IP du GCA101 n'est pas utilisé dans la configuration de Rocrail.


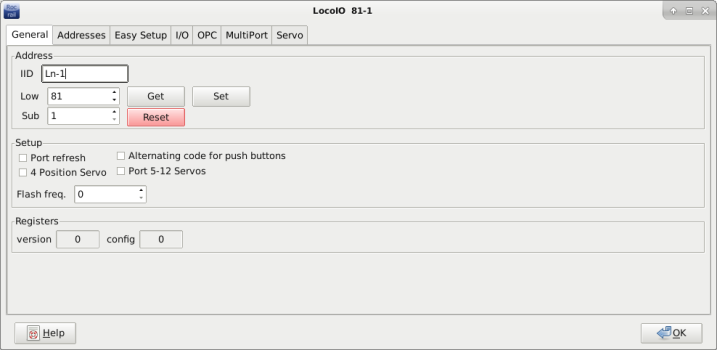

Dans le cas ou le premier contrôleur ne serait pas le GCA101
dans votre configuration, ne PAS oublier l'IID correct !

Nom de l'hôte

C'est l'adresse multicast à utiliser pour la communication et doit être réglée à la valeur FIXE de 224.0.0.1.
– Tous les hôtes du groupe multicast s'adressent à tous les hôtes sur le même segment de réseau. –

Port

Le port du service doit être réglé à la valeur FIXE de 1235.

Type

LNUDP est utilisé en standard.
Avec un processeur différent et un firmware (voir : https://wiki.rocrail.net/doku.php?id=mgv101-en#new_development_for_gca101 ), le LNServer
peut fonctionner avec l'adresse TCP 192.168.0.200.

IP locale

Seulement requis si le PC a plus d'une interface réseau installée; Dans tous les autres cas: Laisser vide!
L'adresse IP de l'interface réseau des PC qui est utilisé pour la communication avec le GCA101 doit être choisie pour s'assurer que le trafic soit mené jusqu'à lui.
