Centrales
Sommaire → Serveur Rocrail → Configuration
- Général | Suivi des opérations | Service | Mode automatique | Centrales | R2Rnet | SVG | Finder | Cartographie des commandes
| Emplacement dans le menu: Rocview→Fichier→Propriétés Rocrail |

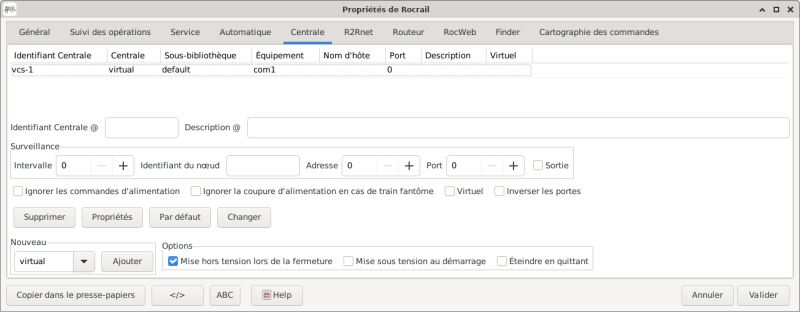

Onglet Centrales
- La liste ne peut pas être triée parce que elle doit afficher l'ordre actuel.
- Un double clic sur une ligne d'une centrale ouvrira la fenêtre Propriétés.
| Tous les champs texte qui sont marqués avec un @ peuvent ouvrir l'@Box par un simple clic sur son libellé si le champs texte n'est pas vide. Les contenus du champs texte seront utilisés pour faire une recherche. |
 Un redémarrage du serveur est nécessaire pour que les changements prennent effet! |
|---|
Ajouter une nouvelle Centrale
Ajouter
Sélectionner dans la liste déroulante le type de Centrale(s) et appuyer sur le bouton Ajouter.
Les nouvelles Centrales ajoutées sont maintenant répertorié avec l'identifiant NEW.
Sélectionner la Centrale NEW dans la liste et cliquer sur Propriétés pour configurer les détails et un Identifiant parlant.
Les bibliothèques suivantes sont disponibles: Centrales Numériques.
Modifier la Centrale sélectionnée
Ignorer les commandes d'alimentation
Cette option empêche l'envoi des commandes de mise sous/hors tension.
Centrales Numériques supportées:
- LocoNet
- DCC232
- Virtuel
- Z21
Ignore power off on ghost
Au cas ou plus d'une Centrale est définie cette option peut être utilisée pour ignorer un Arrêt d'urgence en cas de train fantôme.
Virtual
Fixe la centrale numérique sélectionnée (temporairement) en mode virtuel.
Un redémarrage du serveur est nécessaire.
Si cette option est activée, la bibliothèque de la centrale numérique virtuelle sera utilisée au lieu de la bibliothèque définie dans les propriétés.
Échanger les portes
Échanger la porte pour les commandes de sortie et d'aiguillage.
Centrales numériques supportées:
- DCC++
- Z21 (2.1.802+)
Effacer
Avant de pouvoir effacer une Centrale elle doit être à partir de la liste.
La Centrale pré-installée doit être effacée pour être sûr que la nouvelle qui a été ajoutée fonctionne correctement.
Propriétés
La fenêtre de dialogue Propriétés est dépendante du type de Centrale et est décrite dans la section Centrales Numériques.
Attention: Certaines Centrales utilise la même fenêtre de dialogue, donc il est possible que les options soient incluses, et qu'elles ne soient pas disponibles pour toutes les Centrales.
Ce qui est décrit dans le chapitre des Centrales Numériques.
Par défaut
Monte la Centrale sélectionnée en haut de la liste pour en faire la centrale par défaut.
Changer
Reprendre l'Identifiant de l'interface, la Description et l'option Ignorer les commandes d'alimentation pour la Centrale Numérique sélectionnée.
Options globales de la Centrale
Éteindre lors de la fermeture
Par défaut la Centrale est commandée pour couper l'alimentation des voies lors de la fermeture.
Décocher cette option si ce n'est pas voulu.
Mise sous tension au démarrage
Mettre l'alimentation globale après l'initialisation de la Centrale.
Éteindre lors de la sortie
Certaines Centrales supportent une commande d'arrêt comme:
- ESU Ecos
- Rocnet RocNetNode
Surveillance
C'est un "Bip homme mort" au cas ou la connexion entre la Centrale Numérique et Rocrail échouerai pendant une session.
Une impulsion de bloc sera envoyé à la sortie de décodeur définie.
Un matériel et un Firmware spécial est nécessaire pour cette sortie de décodeur pour vérifier cette impulsion, et faire tomber un relais, après un délai d'attente, contrôlant ainsi l'alimentation globale des rails.
Intervalle
Si défini > à zéro la surveillance sera activée.
Les valeurs inférieures à 500 ms seront redéfinies à 500 ms.
A chaque intervalle de temps la sortie alternera entre MARCHE et ARRÊT.
Centrales Numériques supportées
- Z21
- LocoNet
- Massoth
