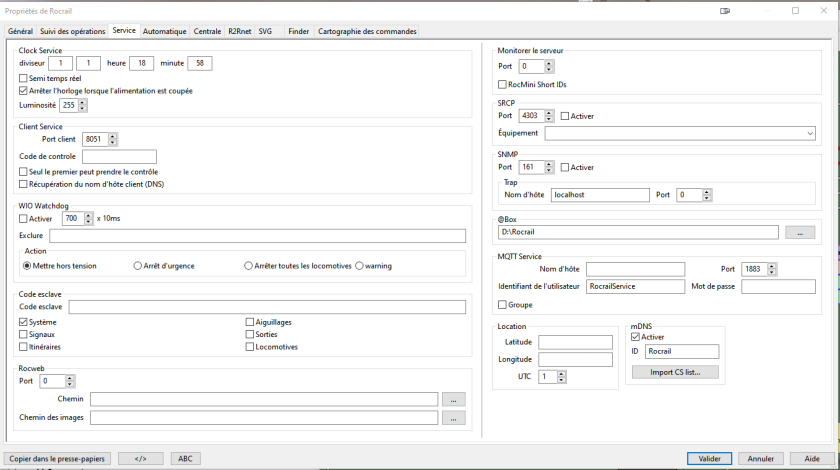

  • Service Horloge

Voir ce chapitre pour les détails.

Le port doit différer du port de service client pour éviter les conflits.

Utiliser ce service si une horloge plus rapide est désirée et/ou tous les clients doivent être synchronisés.

Le diviseur de temps est utilisé pour configurer la vitesse de l'horloge: 1…100. (Exemple: Une division de 10 fera défiler le temps du modèle 10 fois plus vite que le temps réel.)
Le champs suivant est la fréquence de mise à jour du modèle en minutes: 1…60. La valeur par défaut est de chaque minute.

C'est l'heure de départ du service horloge.
L'heure de l'ordinateur est utilisée si les valeurs sont fixées à 24:60.

Avec cette option toutes les options d'horloge rapide sont disponible si le diviseur est mis à un. (Sinon, les commandes d'horloge sont rejetées.)
Note: L'horloge ne sera plus synchronisée avec l'horloge matérielle de l'ordinateur.

Arrête l'horloge accélérée en cas d'un évènement d'arrêt de l'alimentation. (Court-circuit)

Indique le port sur lequel les clients Rocview doivent se connecter pour avoir toutes les données et tous les évènements nécessaires au fonctionnement.

Le port officiel attribué par IANA est 8051.

Pour éviter que plusieurs clients prennent le contrôle du serveur Rocrail; seul le premier qui est connecté à le contrôle.
Une meilleur solution est d'utiliser un code de Contrôle ou Esclave.

Le client doit fournir ce code de contrôle pour obtenir l'accès en écriture si elle est définie

• Il annule l'option "seulement le premier peut prendre le contrôle".
• Laissé vide pour usage normal.
• Supporte les clients mobiles:
  • Rocweb
  • andRoc

Permet de surveiller que le WIO est joignable. Le délai d'attente est défini par unité de 10 ms.
Défaut: 700 x 10 ms = 7 secondes.
Les WIOs envoient toutes les 4 secondes un message comme quoi ils sont toujours en vie.

L'exclusion de WIO non pertinent peut être effectuée sous forme de liste CSV avec des identifiants.
Les plages sont également autorisées comme: 45-55

Si le code esclave est sélectionné, et un client connecté ne peut pas fournir ce code, les fonctions sélectionnées suivantes seront rejetées:

• Système (Inclus les commandes automatiques et d'alimentation.)
• Arrêt du serveur
• Aiguillages
• Signaux
• Sorties
• Itinéraires
• Locomotives

Voir également l'application Rocweb

Si fixé à plus de zéro le service WebClient sera activé.
Il est conseillé d'utiliser le port 8080 ou 8088.
Ce numéro de port ne devrait pas être égale au Port du service HTTP.

Le chemin ou les fichiers HTML, CSS et JavaScript peuvent être trouvés.
Voir pour plus de détails la configuration Rocweb.

Dans les révisions plus récentes de Rocrail, le chemin Rocweb devrait être:

/Applications/Rocrail.app/Contents/rocdata/web

Le chemin image pour les images des locomotives est par défaut défini ici: (Relatif à l'espace de travail actif.)

• Chemin Image Général

Service optionnel pour les clients SRCP comme J-Man ou spdrs60.
Les objets adressés par ces clients doivent être définis dans le plan de voie de Rocrail.

• http://www.der-moba.de/index.php/Digitalprojekt#SRCP-Clients
• Script SRCP

Équipement série optionnel pour le service SRCP.
Les configurations de la ligne sont réglées à:

• 115200 bps
• 8N1

Active l'agent SNMP v1/2c du serveur Rocrail.
Par défaut le port 161 est utilisé pour le service SNMP qui requiert les privilèges d'utilisateur supplémentaire:

OSNMP    0658 SNMP bind
OSocket  0513 bind() failed [13] [Permission denied]

  <SnmpService port="161" trapport="162" traphost="192.168.100.77"/>

Direct ObjectID:

$ snmpget -v 2c -c public localhost 1.3.6.1.2.1.1.1.0
iso.3.6.1.2.1.1.1.0 = STRING: "Rocrail 2.0.2508 Sunrise"

Symbolic OjectID:

$ snmpget -v2c -c public localhost SNMPv2-MIB::sysDescr.0
SNMPv2-MIB::sysDescr.0 = STRING: Rocrail 2.0.2508 Sunrise
$ snmpget -v2c -c public localhost SNMPv2-MIB::sysUpTime.0
SNMPv2-MIB::sysUpTime.0 = Timeticks: (3443) 0:00:34.43

• GetRequest
• GetNextRequest
• SetRequest
• BulkRequest
• Trap

• Rocrail PEN 37707

Management Information Base

• rocrail.mib.zip

• http://www.ireasoning.com/downloadmibbrowserfree.php

• Cold boot
• Link up: new client connection
• Link down: client disconnected
• User:
  • Shutdown
  • Exception

L'emplacement de la @Box.

Les clients peuvent utiliser le MQTT Broker pour communiquer avec le serveur Rocrail.

Rubrique MQTT	Description
rocrail/service/info	Toutes les diffusions de serveur sont publiées avec ce nom de rubrique.
rocrail/service/client	Les clients peuvent publier les commandes avec cette rubrique. Une clé de support est nécessaire; Sans clé seulement 5 minutes de démonstration.
rocrail/service/field	Les clients peuvent publier les évènements matériel avec cette rubrique.
rocrail/service/command	Commandes des centrales numérique pour les bibliothèques utilisateur.

La charge des messages MQTT sont au Format RCP.
Le serveur Rocrail utilise le Protocole MQTT V3.1.

Le nom du DNS ou l'adresse TCP/IP du MQTT Broker.

Le numéro du port du service MQTT Broker.
Le numéro de port par défaut utilisé par Mosquitto est le 1883.

Sujet regroupement
Utiliser les noms des articles dans la rubrique Broadcast.

Avec les deux sujets, champ et commande, il est possible d'implémenter une bibliothèque CS définie par l'utilisateur sans les dépendances des Sources Rocrail.

Seulement la Qualité de service 1 est supporté.
Les clients doivent utiliser QoS 0, mais nous recommandons vivement QoS 1.
Le seul client connu pour ce service est l'utilitaire en ligne de commande de Mosquitto:

mosquitto_pub -p 60123 -t rocrail/service/client -m "<sys cmd=\"stop\"/>" -q 1

Réponse du Broker:

1467710159: New connection from 127.0.0.1.
1467710159: New client connected from 127.0.0.1 as mosq_pub_2323_rob-Virt.
1467710159: Sending CONNACK to mosq_pub_2323_rob-Virt (0)
1467710159: Received PUBLISH from mosq_pub_2323_rob-Virt (d0, q1, r0, m1, 'rocrail/service/client', ... (17 bytes))
1467710159: Sending PUBACK to mosq_pub_2323_rob-Virt (Mid: 1)
1467710159: Sending PUBLISH to RocrailService (d0, q1, r0, m1, 'rocrail/service/client', ... (17 bytes))
1467710159: Received DISCONNECT from mosq_pub_2323_rob-Virt
1467710159: Received PUBACK from RocrailService (Mid: 1)
1467710159: Received PUBLISH from RocrailService (d0, q1, r0, m3, 'rocrail/service/info', ... (51 bytes))
1467710159: Sending PUBACK to RocrailService (Mid: 3)
1467710159: Received PUBLISH from RocrailService (d0, q1, r0, m4, 'rocrail/service/info', ... (175 bytes))
1467710159: Sending PUBACK to RocrailService (Mid: 4)
1467710160: Received PUBLISH from RocrailService (d0, q1, r0, m5, 'rocrail/service/info', ... (60 bytes))
1467710160: Sending PUBACK to RocrailService (Mid: 5)

Un service de découverte UDP Multicast est également disponible pour les autres services qui veulent utiliser le même agent.

Le dispositif doit envoyer un message avec le contenu suivant:

Il obtiendra la réponse suivante:

Les deux lignes se terminent avec un saut de ligne: \n

Si la connexion MQTT-Broker Rocrail se perd, la Dernière Volonté peut être observé dans le sujet rocrail/service/info:

<exception text="abend"/>

Information d'emplacement pour calculer le lever et le coucher du soleil.

Speyer(D):

• https://latitudelongitude.org

Voir également: Information mDNS

Active mDNS pour Rocrail comme service.
Cela peut être utilisé pour rechercher le Serveur Rocrail comme un client comme Rocview.
Note: Décocher cette option si si la multidiffusion est bloquée ou indésirable.

L'identifiant du serveur Rocrail, par défaut "Rocrail".
