Câblage d'itinéraires

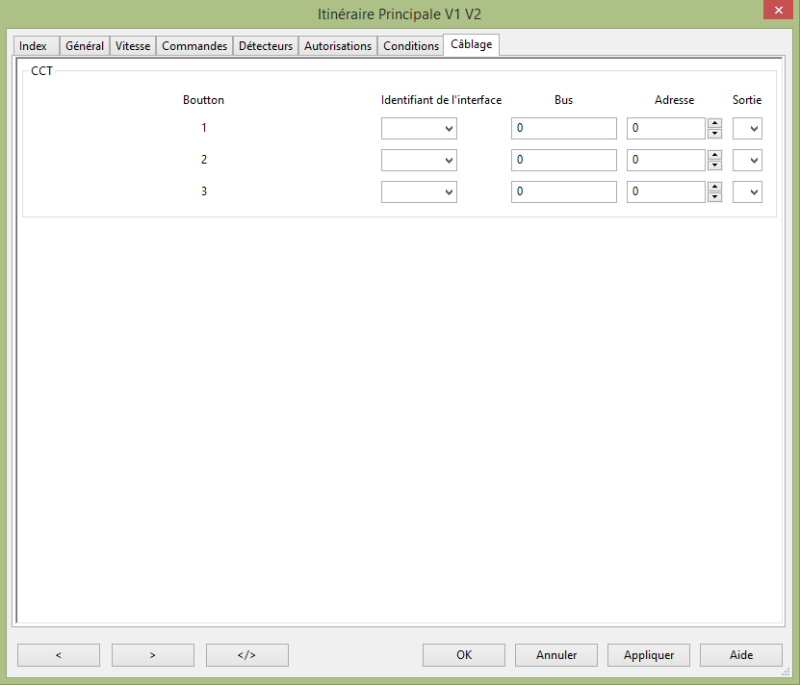

CCT (TCO)

Sortie

Les sorties peuvent être utilisées alternativement pour contrôler le TCO.

Bouton 1

Bouton de départ.

Bouton 2

Bouton de fin.
Si les boutons 1 et 2 sont enfoncés l'itinéraire sera verrouillé avec son propre identifiant.

Bouton 3

Bouton de remise à zéro.
Si ce bouton est enfoncé avec le bouton 2 la route sera déverrouillée.
Les boutons 1 et 2 doivent être remis à zéro par une action ou le matériel avant que le déverrouillage ne soit effectif.

Sortie

Au lieu de signaux de retour d'information pour évaluer les boutons sur le matériel externe (par exemple un panneau de contrôle), Les objets sortie dans le plan de voie peuvent alternativement être utilisés comme boutons pour contrôler le ZBL. La sortie nécessite absolument une adresse.
Pour les retours d'information, le champ reste vide.


Sortie pour LEDs RGB

Sélection d'une sortie pour le contrôle des LEDs RGB, par exemple pour illuminer les symboles de voie d'un panneau de contrôle. Plusieurs sorties peuvent être entrées séparément par des virgules, une sélection n'est alors pas possible.
Le support des couleurs doit être activé les les propriétés de la sortie.
En cliquant sur les boutons 'free', 'Reserved' et 'Shunting' cela ouvre une fenêtre de dialogue pour les réglages de la couleur désirée.

Exemples
