Thema-Grundlagen & Eigenschaften
Einführung
SVG-Themen werden zur Darstellung von Rocrail-Objekten als grafische Symbole in Rocview, wie Gleise, Blöcke, Signale usw. verwendet.
Grundlagen
Das einzige aktuelle und vollständige Thema ist SpDrS60, das im Falle neuer oder bei der Änderung bestehender Objekte immer gepflegt wird und nach der Installation von Rocrail standardmäßig eingestellt ist.
Mit allen anderen SVG-Themen ist es möglich, dass einige Symbole nicht angezeigt werden, weil sie (noch) nicht verfügbar sind.
Wenn lokal andere Ordner, als die SVG-Themen-Ordner der Rocrail-Installation verwendet werden,
müssen die mit neuen Revisionen gelieferten SVG-Symbol-Dateien manuell in die lokal verwendeten Ordner kopiert werden.
Die automatische Fahrstraßen-Generierung des Router funktioniert nur mit dem SpDrS60-Thema korrekt, weil nur die Größe der Objekte dieses Themas
berücksichtigt wird. Bei anderen Themen werden einzelne Objekte größer dargestellt, wodurch Gleis-Objekte in überdeckten Rasterfeldern fehlen können, die der Router für die Erkennung von Strecken benötigt.
Zugehöriger Forums-Beitrag
Eigenschaften
Thema-Eigenschaften sind optional und werden direkt in dem Thema-Verzeichnis als Datei properties.xml gespeichert. Einstellungen die über diese Datei erfolgen, werden durch andere Benutzer-Einstellungen in Rocview nicht geändert. Nach einem Neustart von Rocview sind wieder die Einstellungen aus der themenbezogenen properties.xml wirksam.

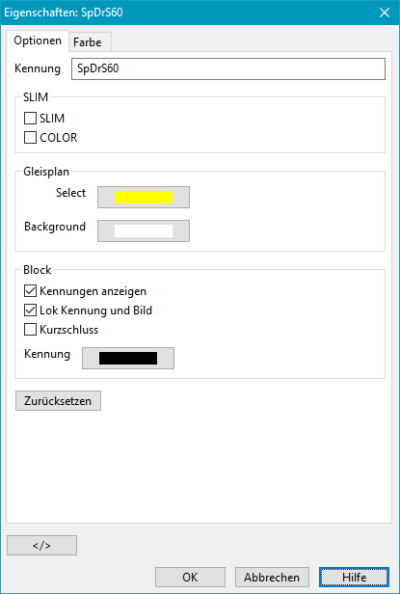

Die Schaltfläche [Eigenschaften] in den SVG-Thema-Einstellungen öffnet den folgenden Dialog mit der Registerkarte "Optionen".
Beim Aufruf wird der Dialog mit den Daten der Eigenschaften-Datei (properties.xml) des ausgewählten Haupt-SVG-Themas gefüllt.
Wenn das Thema keine Eigenschaften-Datei enthält oder Definitionen darin fehlen, werden Standardwerte verwendet.
Optionen
Kennung
Der Name des SVG-Themas.
Wird nur angezeigt, wenn der XML-Knoten <theme …> der Eigenschaften-Datei eine Kennung "id" enthält. (z.B. <theme id="SpDrS60">)
Änderungen der Kennung oder Eingaben in ein leeres Feld werden nicht gespeichert.
SLIM
- 1. Kontrollkästchen aktiviert das SLIM-Thema.
- 2. Kontrollkästchen aktiviert die Farbe für das SLIM-Thema.
Gleisplan
- Kontrollkästchen aktiviert einen Rahmen1) für den Gleisplan.
Block
- 1. Kontrollkästchen aktiviert die Kennung im Blocksymbol.
- 2. Kontrollkästchen aktiviert die Anzeige eines Kurzschluss-Bereichs.

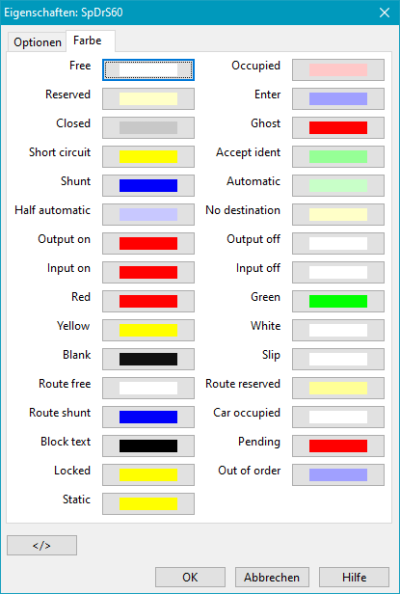

Farbe
Außer Betrieb setzen
Hintergrund-Farbe für Objekte, die 'Außer Betrieb' gesetzt sind.
Verschlossen durch
Hintergrund-Farbe für Objekte, die durch eine Lokomotive verschlossen sind.
Statisch
Hintergrund-Farbe für Objekte, die auf 'Statisch' gesetzt sind.
Zeige anstehende Weichen
Hintergrund-Farbe für Weichen-Objekte, deren Einstellung noch aussteht.
Gleisplanfarbe
Hintergrund-Farbe des Gleisplans.
Kennung
Text-Farbe der Block-Kennung.
Kurzschluss
Hintergrund-Farbe für Objekte, die einen Kurzschluss signalisieren.
Auswählen
Hintergrund-Farbe ausgewählter Objekte bei geöffnetem Eigenschaftsdialog.
Zurücksetzen
Setzt alle Farben auf ihren Standard zurück.
Ausleuchtung
Farben der Ausleuchtung beim CTC-SVG-Thema und für die LEDs in CTC-Modulen.
