Général
Sommaire → Objets → Pont tournant
- Index | Général | Interface | Voies | Pilote de voie | Configuration | Configuration d'un pont transbordeur

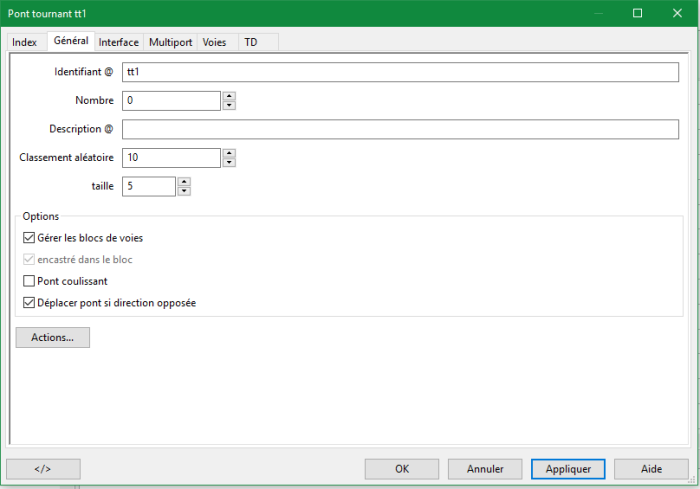

Onglet général Pont tournant.
| Tous les champs texte qui sont marqués avec un @ peuvent ouvrir @Box par un simple clic sur son étiquette si le champ texte n'est pas vide. Le contenu du champ de texte sera utilisé pour effectuer une recherche. |
ID
L'identification est utilisée par le programme comme clé d'identification unique pour référencer le pont et est dès lors très importante.
Numéro
Ce numéro est utilisé pour mapper une commande de commutation par adresse sur ce pont tournant pour la voie suivante/précédente.
Voir WLANmaus pour plus de détails.
Description
Texte libre pour info.
Taux aléatoire
Taille
La taille de la grille du pont tournant.
Plage: 2-13
Par défaut: 5
La taille du pont tournant a un impact sur la capacité d'y connecter les voies, par exemple
- Taille 4 (dans une grille de 4×4) supporte un graphique maximum de 20 connexions de voies
- Taille 11 (dans une grille de 11×11) supporte un maximum de 48 connexions de voies
Ignorer la plage de voie
Cette option est seulement pour les ponts tournants avec une limite de la plage de rotation. (Pont tournant verrouillé ou ponts secteur) Il utilisera l'autre plus long sens de rotation si nécessaire.
Cette plage doit être spécifiée en direction CCW (dans le sens inverse des aiguilles d'une montre).
Options
Gérer les blocs de voie
Version 10328+
Le pont tournant s'occupe du routage vers et depuis les blocs de voies. L’option Bloc intégré sera définie automatiquement.
L' Identifiant de bloc doit être réglé pour chaque voie pour la génération des itinéraires. Les itinéraires doivent être définis manuellement si l'identifiant de bloc pour une voie est vide.
Les bloc doivent pointés avec le coté moins vers le pont tournant pour une représentation correcte.
Si pour une voie une Voie Opposée est définie un itinéraire inverse sera également généré.
Tous les itinéraires générés sont temporaire et ne seront pas sauvegardés dans le plan XML.
Note: Ces itinéraires temporaires doivent-ils toujours être enregistrés dans le fichier plan,
avec par exemple dans ces itinéraires les réglages qui s'écartent définitivement de la norme,
peuvent être atteints dans la boîte de dialogue Itinéraire avec la fonction Supprimer les drapeaux de génération automatique.
Exemple
Bloc intégré
Le pont tournant agit lui-même comme un objet bloc et n’a pas besoin d’un bloc pont externe.
Vitesse
La vitesse du pont pour toutes les directions.
Par défaut V_min.
Restrictions
- La Temporisation d'évènement de la locomotive est utilisé si le pont ne comporte qu’une seule détection d’occupation.
Traverseur
Cette objet peut également servir de traverseur si cette option est définie.
Le SpDrS60 doit être dans la liste des Thèmes Rocview.
Bouger le pont si la cible est à l'opposer
Décocher cette option si le pont ne doit pas tourner de 180° si une nouvelle position est à l'opposer de la position courante.
Info: En mode automatique cette option sera activée de force.
Connexion à la grille
Utilisez les coordonnées de la Connexion à la grille de voie.
Bordure
Le symbole affiche un anneau autour des connexions de voie.
Utilisez le côté moins du pont pour des mouvements plus courts
Cela signifie que le pont tournant lui-même sélectionne le côté du pont qui a le chemin de rotation le plus court vers la voie cible.
L'option est seulement disponible si Gérer les blocs de voie est activé.
Désactivez l'option pour garantir que seul le côté souhaité du pont (+/-) sera utilisé.
Actions
Voir Actions pour plus de détails.
